FILTROS COALESCENTES & ADSORVEDORES

EFICIÊNCIA MÁXIMA NA PURIFICAÇÃO DE AR COMPRIMIDO E GASES

Hyperfilter Powerpack Flex Intercooling Powerpack Flex Intercooling
A REXAM ESCOLHEU
A METALPLAN

Desde o início dos anos 1990, quando a Rexam instalou sua primeira fábrica no Brasil, diversos filtros Hyperfilter vêm garantindo o mais elevado nível de pureza exigido pela indústria alimentícia.

Powerpack Flex Intercooling

FILTROS COALESCENTES
& ADSORVEDORES

Com mais de 30 anos na indústria da filtração e mais de cem mil unidades em operação, os filtros de ar comprimido coalescentes, adsorvedores e microbiológicos Hyperfilter atendem as necessidades da indústria em dezenas de países, fornecendo ar comprimido puro e limpo dentro de rigorosos padrões internacionais, com custos de operação extremamente baixos.

O Hyperfilter foi projetado, em primeiro lugar, para satisfazer os requisitos de todas as classes de qualidade da norma ISO 8573, através dos elementos filtrantes coalescentes, adsorvedores e microbiológicos Hi-Flux, à base de nanofibras de borossilicato hidrofóbicas e tridimensionais, de altíssima eficiência na retenção em profundidade de partículas sólidas (até 0,01 µm), através da interceptação direta, e na promoção dos fenômenos de impacto inercial e difusão, essenciais para o processo de aglutinação dos aerossóis de água e óleo.

Hyperfilter

CARACTERÍSTICAS PRINCIPAIS

  • Alta eficiência energética
  • Baixa perda de carga
  • Máxima eficiência de filtração do ar comprimido
  • Ampla faixa de vazões
  • Atende ISO-8573, ANVISA e outras normas

AGUARDAMOS SEU CONTATO

    *Campos obrigatórios

    Hyperfilter Filtro

    Hyperfilter

    EFICIÊNCIA MÁXIMA NA PURIFICAÇÃO
    DE AR COMPRIMIDO E GASES

    A contaminação do ar comprimido assume diversas formas, com especial destaque para a água, o óleo e as partículas sólidas, conforme orienta a norma internacional ISO-8573. Nas páginas finais deste catálogo, você encontrará maiores detalhes sobre estes contaminantes, mas podemos adiantar que a água provém da umidade presente no ar ambiente (vapor d’água), e que o óleo e as partículas sólidas têm duas origens: o ar atmosférico e o próprio compressor.

    No ar comprimido, encontramos também vírus, bactérias, amebas e outros microrganismos, normalmente enquadrados como “partículas sólidas”, mas que merecem eventualmente uma classificação particular, a depender da aplicação.

    Os filtros de ar comprimido Hyperfilter podem receber elementos coalescentes, adsorvedores e microbiológicos, especialmente desenvolvidos para eliminar cada forma de contaminação específica, proporcionando a máxima qualidade ao ar comprimido gerado por qualquer tipo de compressor, em qualquer ambiente.

    Hi-Flux

    ELEMENTOS PREMIUM
    com nanofibras de borossilicato

    Entre os elementos filtrantes de ar comprimido Hi-Flux, os modelos coalescentes são os mais versáteis, provando-se capazes de reter contaminantes sólidos de dimensão tão pequena quanto 0,01 mícron, bem como aerossóis de água e óleo de massa irrisória, cujo comportamento assemelha-se ao de um gás.

    As nanofibras de borossilicato hidrofóbicas, impermeáveis ao óleo e à água, são responsáveis pela coalescência, que é a aglutinação de pequenas gotas de condensado (aerossóis) em gotas maiores, sujeitas à ação da gravidade.

    O condensado precipitado no fundo da carcaça do filtro é drenado para o exterior por um purgador automático.

    Sistemas apropriados de neutralização do condensado permitem descartá-lo no meio ambiente, sem risco de contaminação.

    As partículas sólidas, por sua vez, ficam retidas no interior das nanofibras, causando a saturação do elemento. Por essa razão, os filtros coalescentes também são notáveis pela elevada eficiência em promover a “filtração em profundidade”, como peneiras de diferentes malhas alinhadas em série, da mais “aberta” para a mais “fechada”, cada qual responsável por não permitir a passagem de partículas com dimensões superiores a sua própria malha.

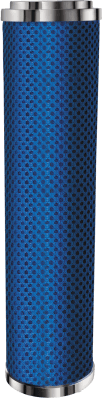

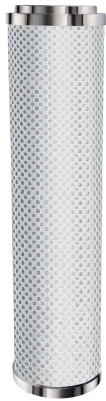

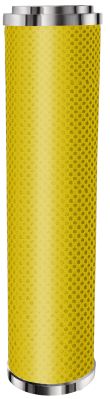

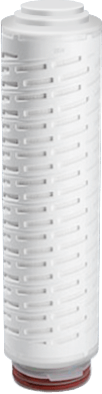

      M40 M20 MA MB
    GRAUS DE FILTRAÇÃO M40
    coalescente fino    		 M20
    coalescente ultrafino    		 MA
    adsorvedor    		 MB
    microbiológico
    Residual de óleo 0,5 mg/m3 0,01 mg/m3 0,003 mg/m3 NA
    Retenção de partículas 1,0 µm 0,01 µm NA 20 nm
    Eficiência D.O.P. 99,9 % 99,99 % NA NA
    Ciclo de vida 4.000 ~ 6.000 h 4.000 ~ 6.000 h 1.000 h 2.000 h
    Esterelizável NA NA NA autoclave/vapor
    ΔP máx. 2 bar 2 bar 2 bar 3 bar
    A filtração através das nanofibras de borossilicato não é absoluta. NA = não aplicável

    Hi-Flux

    ELEMENTOS PREMIUM

    Além dos elementos coalescentes graus M40 (fino) e M20 (ultrafino), há mais dois meios filtrantes da família Hi-Flux: os elementos adsorvedores (grau MA) e microbiológicos (grau MB).
    O principal componente dos elementos adsorvedores é o carvão ativado, cuja base é carbono de alta porosidade, capaz de reter seletivamente gases ou impurezas no seu interior, com elevado poder de clarificação, desodorização, purificação e remoção de materiais tóxicos e radioativos. O carvão ativado é obtido a partir da queima controlada (800 °C a
    1000 °C) de matéria orgânica selecionada, em atmosfera com baixo teor de oxigênio.
    Os elementos microbiológicos, por sua vez, possuem poros com diâmetro equivalente a 20 nm (nanômetros) e são indicados para reter microrganismos tão diminutos quanto os parvovírus (menores vírus catalogados), com dimensões muito inferiores ao SARS-CoV 2 (Covid 19), além de bactérias de quaisquer proporções. O material básico da membrana desse elemento é o polivinilideno difluoride hidrofílico modificado, extremamente resistente às condições físicas e químicas adversas de fluxo. Todos os demais componentes do elemento são igualmente atóxicos e permitem sua esterilização em autoclaves ou vapor.

    A Metalplan iniciou suas exportações aos EUA em 1999, atendendo os requisitos das normas UL, NEMA e ASME, além de outros mais específicos, como a proteção contra tornados. Dos mais de três mil equipamentos fornecidos, destacamos o secador entregue à NASA, que exigiu uma comprovação de performance e nos elevou a um patamar inédito em nossa história.

    O Eng. aeronáutico Cor Stakenborg, presidente da NewGate Technologies, atesta: “Over the years, Metalplan has developed and provided us thousands of compressed air products. Still today many of them are operating at the end users. You can count on Metalplan, as a serious, respected and innovative world leader of quality products.”

    Nasa

    Nasa

    Hi-Flux

    ELEMENTOS PREMIUM

    MEIO FILTRANTE PLISSADO

    área de filtração CINCO VEZES superior a dos elementos ”enrolados”

    • aumenta a vida útil
    • reduz a perda de carga
    • aumenta a resistência mecânica do elemento
    • reduz os custos de manutenção

    Filtrante

    LAYER EXTERNO

    O Dri-fit é um não-tecido de alta tecnologia, desenvolvido pela Nike. No HI-FLUX, o Dri-fit repele e impede a reentrada da contaminação no fluxo de ar.
    Além disso, é resistente aos lubrificantes minerais e sintéticos utilizados na maioria dos compressores.
    O Dri-fit nunca se desintegra, como as espumas típicas de outros elementos coalescentes, preservando a qualidade do ar comprimido.

    Dri-fit

    *dri-fit é marca registrada Nike

    Hi-Flux

    ELEMENTOS PREMIUM

    Os end caps dos elementos Hi-Flux graus M40, M20 e MA são injetados com ferramental próprio, em alumínio com acabamento cromado ou plástico de engenharia ABS, suportando grandes esforços mecânicos. Também são excepcionalmente resistentes à oxidação e ao ataque dos agentes químicos presentes nos lubrificantes sintéticos ou minerais dos compressores.

    Ao lado dessas vantagens, os end caps dos elementos Hi-Flux possuem uma geometria exclusiva e patenteada, absolutamente simétrica, que converte cada elemento numa “ferramenta” para rosquear e desrosquear um outro elemento do mesmo modelo. Em outras palavras, o elemento novo funciona como dispositivo para desrosquear o elemento usado da carcaça; da mesma forma, o elemento usado serve para rosquear o elemento novo na carcaça, simplificando sobremaneira a troca de elementos.

    End caps

    Hyperfilter

    CARCAÇAS ROSCADAS E FLANGEADAS DE 1/2″ A 8″

    MANÔMETRO DIFERENCIAL

    Manômetro diferencial de alta visibilidade, dupla face, indica o momento ideal para a troca do elemento filtrante

    SEGURANÇA NA SUBSTITUIÇÃO DOS ELEMENTOS

    • Sistema de abertura das carcaças roscadas
      • Alarme sonoro de despressurização
      • Dispensa ferramentas
      • Vedação com o’ring
    • Sistema de abertura das carcaças flangeadas
      • Agiliza a operação
      • Não exige a desmontagem do purgador
      • Vedação com o’ring

    DRENO AUTOMÁTICO

    • Standard nas carcaças roscadas (PL16165)
    • Opera apenas na presença de condensado
    • Mecanismo de abertura instantânea
    • Modelos Zeromatic (magnético) e Cronomatic (eletrônico) opcionais para todas as carcaças
    Hyperfilter
    Hyperfilter

    DADOS TÉCNICOS

    Selecione o filtro pela vazão e não pela conexão

    Disponível
    para pressões
    de até 250 bar

    Airpower

    Carcaças em inox
    sob consulta

    Inox

        Modelo Grau de filtração @ 7 bar(e) Dimensão Acessórios
    M40 M20/MA Altura Largura Conexão PL16165
    purgador
    de bóia    		 DPP- 405²
    manômetro
    diferencial
    Vazão1 Vazão1
    pcm m3/h pcm m3/h mm mm pol.
    ROSCADOS (ALUMÍNIO) MFC-0025 25 43 17 29 216 96 1/2 BSP STANDARD OPCIONAL
    MFC-0050 50 85 34 58 216 96 1/2
    MFC-0070 69 117 47 80 215 96 1/2
    MFC-0110 109 185 74 126 287 96 3/4
    MFC-0170 171 291 116 198 336 150 1
    MFC-0300 295 502 201 341 466 150 1 ½ STANDARD
    MFC-0470 467 794 318 540 566 150 1
    MFC-0700 691 1175 470 799 741 150 1 ½
    FLANGELADOS (AÇO) MFC-0910 1000 1700 680 1156 919 294 2 ANSI B 16.5 NÃO DISPONÍVEL
    MFC-1350 1500 2550 1020 1734 1188 294 2
    MFC-1950 2000 3400 1360 2312 1136 390 3
    MFC-2420 2500 4250 1700 2890 1289 390 3
    MFC-4000 4000 6800 2720 4624 1509 556 6
    MFC-5400 5500 9350 3740 6358 1509 556 6
    MFC-6800 7000 11900 4760 8092 1509 556 6
    MFC-8100 8000 13600 5440 9248 1671 658 8
    MFC-9500 10000 17000 6800 11560 1671 658 8
    1 – Refere-se ao volume deslocado pelo compressor
    a 20ºC e 0 bar(e).
    2 – O manômetro diferencial não é aplicado ao grau MA.    		 A filtração não altera o “ponto de orvalho” do ar.
    Se houver queda de temperatura após o filtro,
    poderá haver condensação.    		 A coalescência e a adsorção devem se dar a menor temperatura possível do ar, embora nunca abaixo de 0ºC,
    evitando-se posterior condensação e fadiga do elemento.    		 FATORES DE CORREÇÃO LIMITES DE OPERAÇÃO
    PRESSÃO
    bar(e)    		 FATOR COPO DE ALUMÍNIO ELEMENTO MA
    (carvão ativado)
    A vida média útil do elemento filtrante está diretamente relacionada com a
    concentração e as dimensões dos contaminantes antes do filtro. A vida útil dos
    elementos Hi-flux baseia-se na contaminação usualmente encontrada numa
    atmosfera industrial típica.
    Para compreender os conceitos de Eficiência de Filtração (E), Taxa de Filtração (ß),
    Penetração (P), Movimento Browniano, Forças de Van der Waals, etc., entre em
    contato com nossa Engenharia de Aplicação.    		 A garantia dos elementos filtrantes cobre defeitos de matéria-prima e mão-de-obra, comprovados através de testes em laboratórios independentes, não contemplando sua saturação provocada por partículas sólidas ou deterioração resultante de contaminação anormal do fluído principal, como vapores ácidos, entre outros. 5 0,75 TEMPERATURA
    7 1,0 60º C 30º C
    10 1,38 PRESSÃO
    12 1,63 16,0 bar(e)
    16 2,13
