VAZAMENTOS E PERDA DE CARGA*

OS VILÕES DA DISTRIBUIÇÃO DO AR COMPRIMIDO

Redes com vazamentos de 40% e perdas de carga superiores a 2 bar são muito comuns, tornando incoerentes os elevados investimentos em compressores de alta eficiência, que economizam uma fração da energia que se perde na distribuição do ar comprimido.

Com as tecnologias atuais, é possível detectar e mensurar vazamentos invisíveis e inaudíveis, com grande precisão e em locais de difícil acesso. Com apenas alguns inputs, o próprio instrumento de detecção calcula o custo de cada fuga de ar, gerando um relatório completo da situação.

Materiais de última geração e técnicas de projeto e construção inovadoras também permitem executar redes à prova de vazamentos e perdas de carga que obedecem os melhores critérios de eficiência energética.

Seja como for, é conveniente observar alguns princípios básicos:

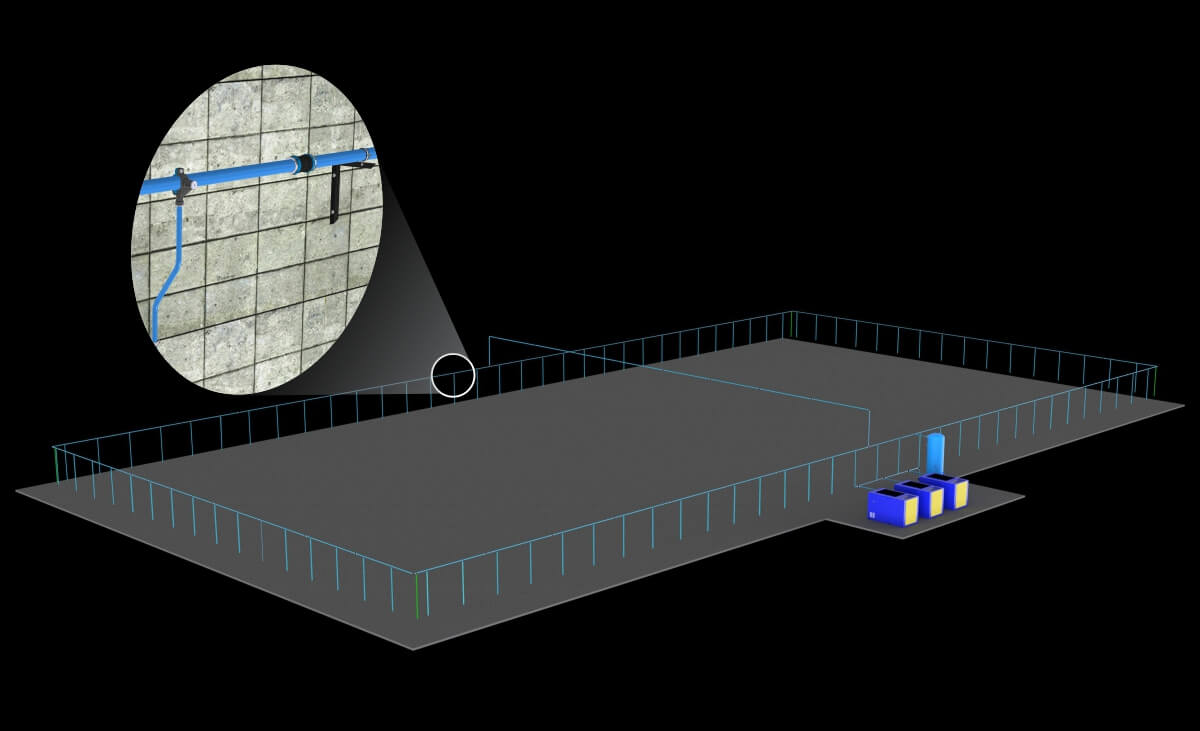

• O circuito em anel fechado (loop system) é o layout de rede mais recomendável.

• Para uma pressão inicial entre 6 e 12 bar, a perda de carga entre o reservatório principal e os pontos-de-uso deve se situar entre 0,1 e 0,3 bar, no máximo.

• Reservatórios de menor volume podem ser instalados nas extremidades da rede ou junto aos pontos de consumo mais elevado. Como as demandas de ar comprimido mais intensas costumam ser de curta duração, estes reservatórios auxiliares podem evitar uma perda de carga excessiva em pontos específicos do sistema.

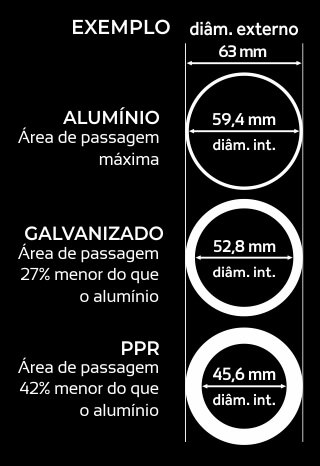

• O diâmetro da tubulação deve promover o melhor balanço entre o investimento inicial e a perda de carga desejada, ao longo da vida útil do empreendimento.

• Dê preferência a tubos e conexões resistentes à oxidação, impactos, temperaturas elevadas e raios UV.

• As derivações para cada ponto-de-uso nunca devem ser tomadas na parte inferior dos tubos que formam o anel principal, para evitar uma eventual contaminação por condensado.

• Deve-se prever alguns ramais para drenagem do condensado da rede, em casos específicos.

• É bastante recomendável estabelecer um procedimento de investigação periódica da rede, a procura de vazamentos.

*perda de carga = queda de pressão

Cálculo de tubulações de ar comprimido

INSTRUÇÕES DE USO:

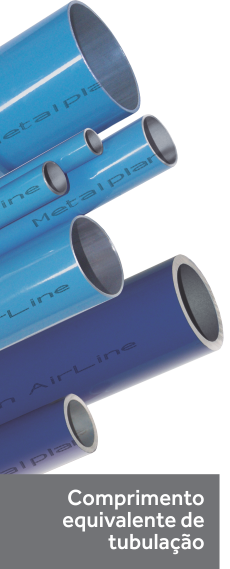

1. Na escala “Comprimento do trecho”, marque um ponto no comprimento equivalente da tubulação, cujo diâmetro interno deseja-se determinar.

2. Na escala “Vazão de ar”, marque um ponto na vazão média de ar comprimido que fluirá neste trecho da tubulação.

3. Una os dois pontos anteriores com uma reta e marque o ponto onde essa reta cruza a linha de referência A.

4. Na escala “Pressão de trabalho”, marque um ponto na pressão inicial do ar comprimido no trecho em questão.

5. Na escala “Perda de carga”, marque um ponto na perda de carga desejada para este mesmo trecho da tubulação.

6. Una os dois pontos anteriores com uma reta e marque o ponto onde essa reta cruza a linha de referência B.

7. Trace uma reta entre os dois pontos das linhas de referência A e B.

8. A intersecção dessa reta com a escala “DIÂMETRO INTERNO DO TUBO” indica o diâmetro interno procurado.
